X射线揭示出,有机半导体中的单层相!
作者:网站采编关键词:
摘要:一种材料是有机半导体,具有应用前景。一旦薄膜从晶体状态转变为液晶状态,它们就会失去一些导电性。研究小组还发现了一个“第三相”,它不会出现在大块材料中,对应于半导体

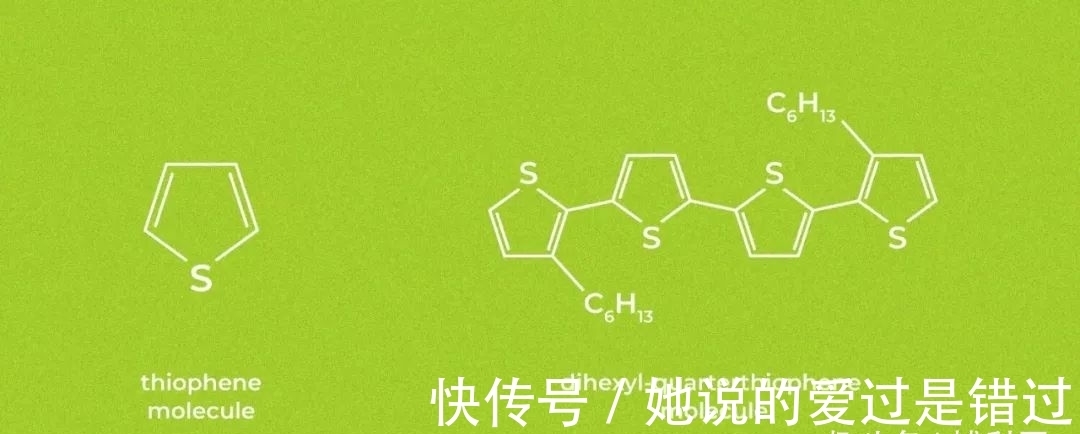

一种材料是有机半导体,具有应用前景。一旦薄膜从晶体状态转变为液晶状态,它们就会失去一些导电性。研究小组还发现了一个“第三相”,它不会出现在大块材料中,对应于半导体的单层。这种结构有利于薄膜之间的电荷转移,对微电子设计具有潜在意义。研究结果发表在《纳米研究快报》上。低聚噻吩是一种很有前途的有机半导体。棒状分子可以在沉积表面取向,形成一个含有硫原子的碳氢化合物循环,就像一堆硬币一样。
"相邻堆栈中的硬币"边缘" 形成人字形形状。这种分子排列允许电荷从一个分子转移到另一个分子。随着分子中硫苯含量的增加,其导电性也增加,这是以化合物的溶解度为代价的。最佳数量这些所谓的噻吩基是 4 个。为了增加溶解度,己基片段被接枝到共轭分子片段的末端。研究人员在真空反应器中溶解并蒸发了二己基四分之一噻吩(DH4T),并将其作为薄膜沉积在一个硅衬底。该研究继续使用掠入射X射线衍射研究样品的晶体结构。
这项技术包括将胶片以在薄膜中多次反射后由 X 射线传播。否则,来自薄膜的信号将太弱而无法与来自基材的信号区分开来。衍射测量使研究团队能够识别沉积在基板材料中的分子排列。最初,DH4T 是高度结晶的,其分子形成人字形,几乎垂直于基材。但是,一旦加热到85摄氏度,材料就会发生相变:分子排列发生变化形成液晶相,薄膜的导电性降低。将样品进一步加热至 130°C,然后冷却至室温。
这个已经恢复到一定程度 材料的结晶度,从而恢复导电性。在加热过程中,X射线衍射图中出现了第三种结构,表现为与液晶相不对应的弱衍射最大值。先前的研究已将这一最大值与 DH4T 和其他化合物的单层联系起来。有趣的是,这个“第三阶段”也在 70 摄氏度时被观察到。研究中发现的单层薄膜结构有利于电荷沿薄膜平面的传输,这对柔性电子应用具有重要意义。此外,新发现的相也可能出现在结构与DH4T类似的其他化合物薄膜中。这种材料用于微电子领域。
因为电荷主要靠近在基板薄层中,研究结果表明有必要考虑这种材料的纳米结构如何影响其导电性。迪米特里·伊万诺夫(Dimitri Ivanov)教授是MIPT功能有机和杂化材料实验室负责人,法国国家科学研究中心(CNRS)研究主任。他对研究成果进行了点评:利用结构分析等独创的Bit方法,在测量样品电学性质的同时,使我们能够洞察材料中复杂相变的本质,并评估其在材料领域的实际应用潜力。有机电子产品。
